FXS網關作為IP-PBX的擴展分機

  企業現有的IP-PBX需要擴展分機時，可以采取兩種方式：

  -直接用IP話機：部署快，不用拉電話線；成本較高

  -用模擬網關+模擬話機：經濟實惠

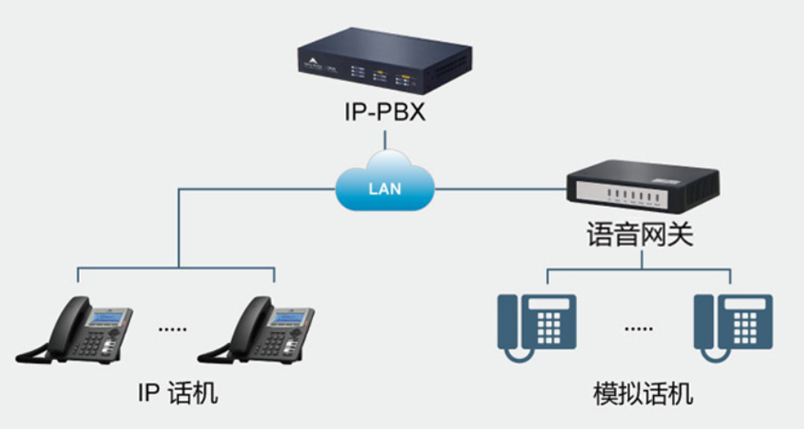

  本文講述第二種方式，即通過FXS網關接入模擬話機的方式，幫助IP-PBX擴展分機。

  擴展的模擬分機可以與IP分機直撥互打，能夠通過IP-PBX上的中繼線路撥打和接聽外部電話，能夠使用IP-PBX的各種通信功能。

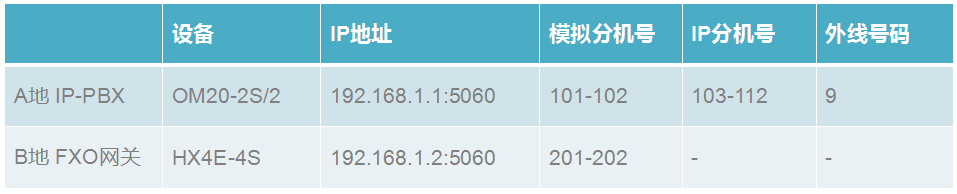

  下面以一個實際案例來說明。

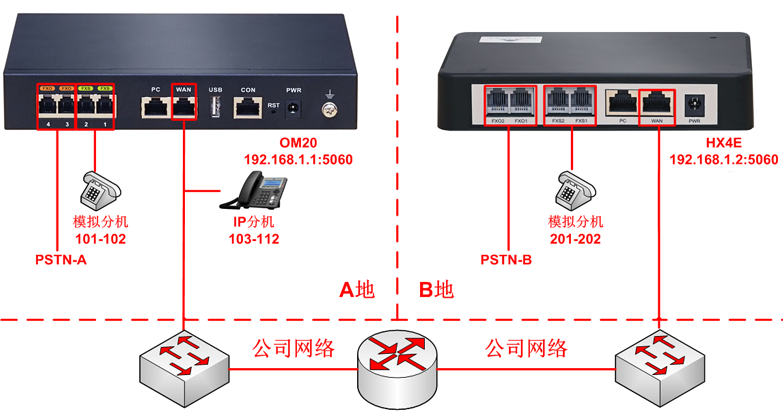

  部署圖如下：


  配置網關

  登錄HX4E配置頁面后，進行以下操作。

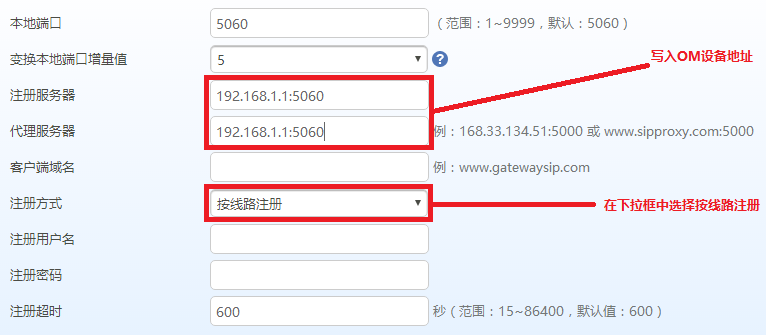

  點擊“基本配置>SIP”，輸入IP-PBX的IP地址，選擇“按線路注冊”，并保存。

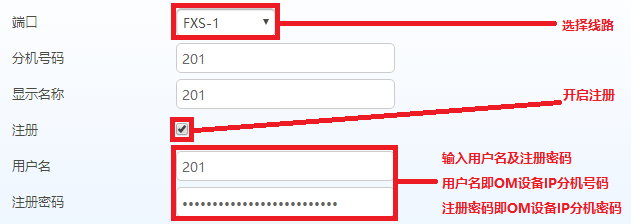

  點擊“用戶線配置>用戶線功能”，選擇線路FXS-1，開啟注冊，輸入IP-PBX的IP分機號碼和密碼，并保存。

  FXS-2的設置類似。

  設置完成后，如信息正確，可在“呼叫狀態與統計>呼叫狀態”，查看注冊狀態。

  配置IP-PBX

  登錄OM20配置頁面后，進行以下操作。

  點擊“外線配置>模擬外線”，輸入對應的模擬外線號碼，接入方式選擇總機，并保存。

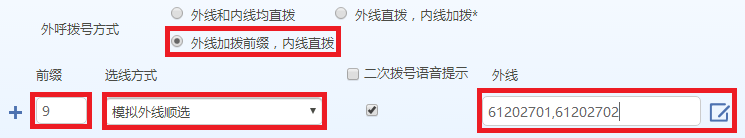

  點擊“基本設置>撥號規則”，外呼撥號方式選擇“外線加撥前綴，內線直撥”，按照規劃設置撥號規則，并保存。


  驗證撥號

  設置完成后，請按以下方式驗證：

  -分機之間可以互撥

  -分機加撥前綴9通過PSTN外線呼出

  -來電通過PSTN呼入總機，可以轉給任意分機

  注意事項

  如驗證撥號失敗，請檢查：

  -網關與IP-PBX之間的鏈路是否能夠Ping通

  -網關FXS口是否按線路注冊到了IP-PBX上

  -IP-PBX的撥號規則是否設置
